明佳達電子作為知名的電子元器件供應商，現貨供應ADI旗下的兩款高性能嵌入式解決方案：TMCM-351（3軸）和 TMCM-6110（6軸）步進電機控制器/驅動模塊。這兩款產品均為原裝正品，旨在為您的多軸精密運動控制應用提供強大支持。

產品詳細信息

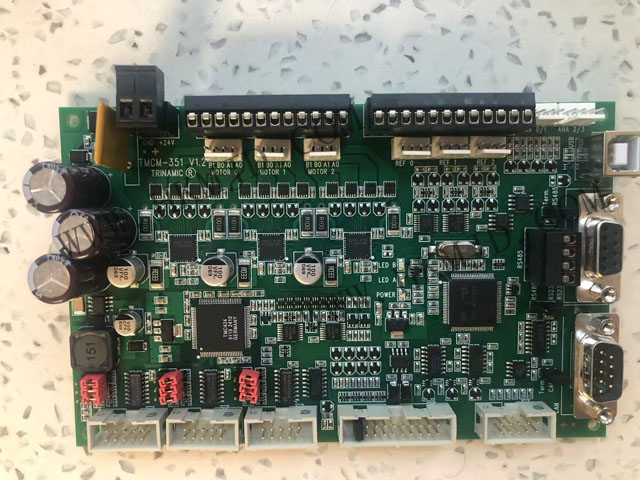

TMCM-351 - 三軸步進控制器/驅動模塊：這是一款結構緊湊、功能強大的三軸兩相步進電機控制器和驅動器模塊。它為嵌入式應用提供了完整的運動控制解決方案。其+24V DC的供電電壓（最大28.5V DC）和每軸2.8A RMS的驅動能力，使其能勝任大多數中小型步進電機的驅動需求。集成的高級功能如StallGuard?（無需額外傳感器即可檢測電機堵轉）和動態電流控制，不僅提升了系統可靠性，還能優化能效。豐富的I/O接口（包括8路+24V兼容通用輸入和8路輸出）使其能夠直接連接傳感器、限位開關和外設設備，實現完整的系統控制，而無需額外的控制器。通過RS-232、RS-485、CAN或USB接口，可以輕松與上位機或其他設備進行通信。

電氣參數：

供電電壓：+24V DC（標稱值，最大28.5V DC）。

電機電流：每軸最高2.8A RMS（可編程）。

步進電機參數：

支持雙相雙極步進電機，線圈電流最高2.8A RMS。

可選增量式編碼器接口（a/b/n），兼容差分或單端輸入信號。

接口配置：

每電機軸配備2個參考開關輸入（共6個，內置上拉電阻，兼容+24V）。

8路通用輸入（兼容+24V）。

8路通用輸出（含2路功率輸出，均為開集極輸出）。

1路關斷輸入（硬件級驅動級啟用/禁用）。

4路專用模擬輸入（可編程3.3V/10V量程）。

SPI?1接口（含三路片選信號）用于I/O擴展。

RS232/RS485/CAN/USB串行通信接口。

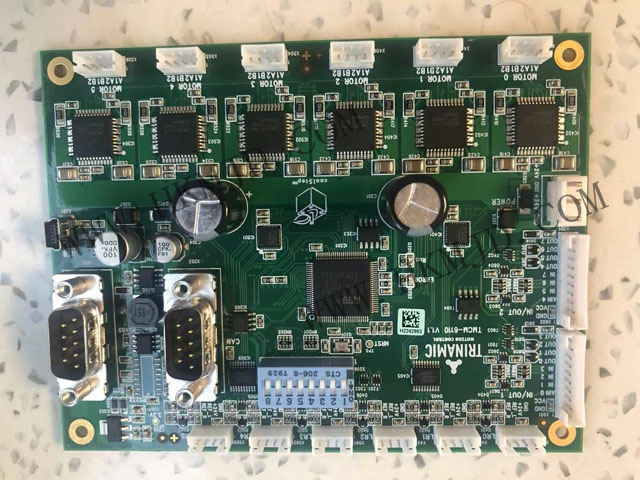

TMCM-6110 - 六軸步進控制器/驅動器模塊：如果您需要控制更多的軸數，TMCM-6110提供了多達6個軸的控制能力。它在單塊板上集成了6個雙極步進電機的控制器和驅動器，每個輸出端口在適當散熱條件下可驅動高達1.6A的峰值電流。這款模塊采用了ADI Trinamic的多項先進技術，包括StallGuard2?（用于無傳感器失速檢測和機械負載診斷）、CoolStep?（根據負載動態調節電機電流，顯著降低能耗和發熱）以及SpreadCycle?（低噪聲、高精度斬波算法）。其工作電壓范圍9V至28V DC，提供了更靈活的電源選擇。除了強大的電機驅動能力，它還提供了多達8路的多功能輸入（兼容+24V，含2路專用模擬輸入）和8路多功能輸出，以滿足復雜應用的I/O需求。通信方面支持RS485、CAN和USB接口，便于集成到各種自動化系統中。

電氣參數：

供電電壓：+9V至+28V DC。

電機電流：每軸最高1.1A RMS（峰值1.5A）。

步進電機參數：

支持雙相雙極步進電機。

可選增量式編碼器接口（a/b/n），兼容差分或單端輸入信號。

接口配置：

每電機軸配備2個參考開關輸入。

8路通用輸入（兼容+24V）。

8路通用輸出（含2路功率輸出，均為開集極輸出）。

RS485、CAN和USB串行通信接口。
